产品概述：

 GKD型矿用一般型低压开关柜（以下简称开关柜）取得了矿用合格证和安标认证证书。本开关柜适用于非煤矿山等其它类似的矿井下中央控制室、井底停车场、主要通风道机电峒室的供电系统中，为1140(660，380)V系统中的动力、配电、照明、电机及其它电气设备受电、馈电、控制和保护及电源变换设备，本开关柜同样适用于地面变电站和治金化工电力等部门的供电系统。

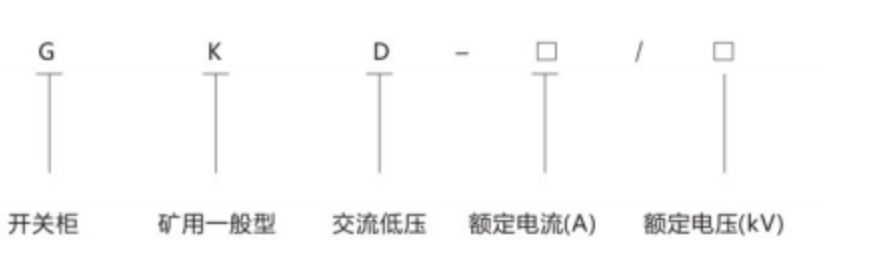

  型号及基本参数 ：

标志KY：矿用一般型

标志 KA：矿用产品安全标志证书

基本参数：

额定电压：1140V.380V、660V；

额定电流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A

          200A、150A、100A,50A

型    式：KY、KA；

防护等级：IP43；

主要保护功能：

1) 短路保护；

2) 过载保护；

3) 漏电保护；

4) 过欠压保护；

5) 欠电压脱扣功能。

原理及结构概述;

开关柜外壳采用2mm厚冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。颜色为RAL7035。电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。

使用注意事项：

1．开关柜在下列条件下应能正常工作：

a) 海拔高度：1000m；

b) 环境温度：-20℃～40℃；

c) 相对湿度：95%；

d) 在无破坏绝缘的气体或蒸汽环境中；

2．安装前应检查名牌，规格参数，防爆型式是否符合要求。

3．使用维护中严禁带电开盖。

4．电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式

5．开关柜设有内外接地端子，安装时须可靠接地“〨”。

6．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。
